口袋型高速萬用IC燒錄器
Pocket Universal Programmer
LEAPER-56


智慧型手機的尺寸,ICT等級的萬用型燒錄器


LEAPER-56 口袋型萬用 IC 燒錄器為呼應多元化的記憶體 IC 燒錄需求,以封測廠 ICT 等級燒錄器之效率及精確度為 LEAPER-56 產品研發宗旨,力浦更貼心的將機身縮小至智慧型手機般大小、快速散熱的鋁擠無風扇系統、Dual USB 供電等多項優勢做為高行動力、高戰力市場的唯一選擇。

  • 產品介紹
  • 產品規格
  • 產品新聞
  • 文件下載


力浦 LEAPER-56口袋型萬用IC燒錄器

兼具效能、速度及精準度、ICT等級的強悍機種



產品優勢:

  • 擁有所有的 DUT 訊號 75MHz 的超高頻寬及訊號相位誤差<±2.5nS的高準確度,同時驗證元件的工作頻率是否相符,如 SPI FLASH。
  • 兼具速度及精確度的 LEAPER-56 加速驗證研發成果,襯托產品開發績效。
  • 具備 DUT 元件接腳掃描檢驗及記憶體元件 ID 驗證,確保元件處理的最佳良率。
  • 直覺式圖形化的操作介面,所有動作均簡化為自動化程序輕鬆燒錄,換機直接上手,無痛升級。
  • 最方便攜帶的迷你尺寸,如智慧型手機般大小僅13.6cm x 9cm x 2cm,放入口袋即可外出。
  • 採鋁擠防塵無風扇系統,減少因長期使用的機器硬體損耗,並提高散熱效率、系統穩定度
    及耐用度。
  • 節能環保為出發點,LEAPER-56 以小於4W的低功耗響應環保節能。
  • 僅需 Dual USB Cable 供電即可完成所有元件燒錄,不需要額外攜帶笨重的電源供應器。



產品諮詢專線: 0800-008-996
產品服務信箱: service@leap.com.tw

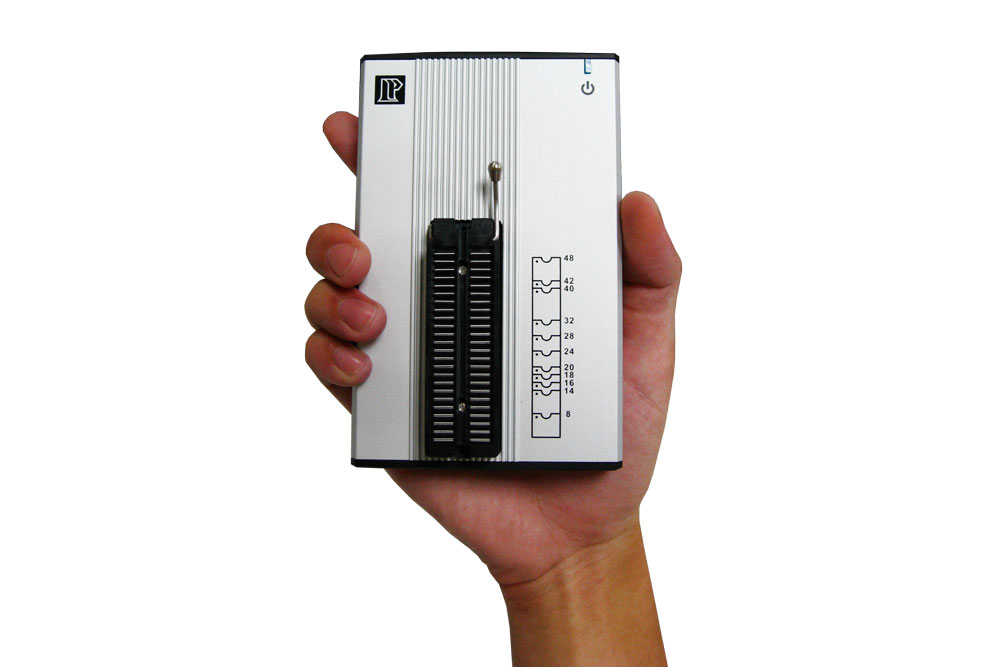

羽量級機種,機身僅282克


圖形化操作介面,簡易上手




DUAL USB 供電, 不需額外攜帶電源




基本規格
元件電源訊號規格 邏輯訊號準位 1.5V~6.0V,10mV
IOL, IOH電流 10mA
邏輯訊號頻寬 75MHz(3-5V)
60MHz(2.5V)
45MHz(1.8V)
25MHz(1.5V)
訊號相位誤差 <±2.5nS(3-5V)
Clock頻率 0Hz ~ 75MHz
VDD,VIO準位 1.5V~6.5V,10mV
IDD,IIO電流 400mA
VPP,VHH準位 1.5V~15.5V,20mV
IPP,IHH電流 150mA
PIN DRIVERS 48 Pin Uuiversal Pin Drive
DUT Socket DIP-48 ZIF(Zero Insertion Force)
尺寸 (不含 Socket) 130(長) x 90(深) x 20(高)mm
重量 290g
系統要求
操作系統 Windows-7 32 bits
Vista 32 bits
Windows-XP 32 bits
支援系統 Pentium 4 以上
記憶體 512 MB RAM 以上
硬碟空間 主程式 500 MB 以上
資料緩衝用 1GB 以上(視元件容量)
通訊介面 USB 2.0 HIGH SPEED
儲存方式 單獨接一個 USB Port 500mA以上
同時接兩個 USB Port>900mA以上
EMC標準
Per 89/336/EEC,EN55022 Class A,EN50082-1 IEC801-2 /IEC801-3/IEC801-4
支援元件
NOR FLASH, SPI, EPROM, EEPROM, MPU, MCU, CPLD, NV-RAM ...等
支援檔案格式
Binary/Machine Code,intel HEX,TEK HEX, Motorola HEX
訂購資訊

標準配備

主機 x 1, 光碟片 x1 (內附安裝程式及使用手冊), 專用Y型 USB傳輸線 x1

選購配備
PLCC, JLCC, SDIP, SOP, VSOP, SSOP, TSOP, TSSOP, QFP, PQFP, TQFP, VQFP, BGA, uBGA, SON, WSON, QFN (MLF)... .等轉接座

備註說明
  1. 請務必使用LEAPER-56所提供的USB Cable,連接到您PC後方主機板上的USB Port,
    如果處理 消耗電流較大 或是 較舊的元件 ,請同時接連兩個 USB Port。
  2. 需要透過轉接座處理高速元件時, 請務必使用品質良好的轉接座,並注意Socket
    和待測試元件需保持最佳的接觸狀態,如此才可有最好的高頻處理效果。
